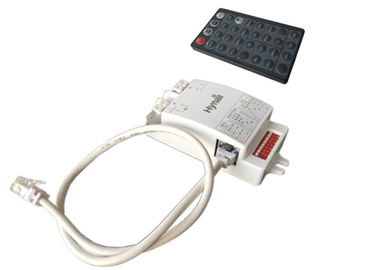

5.8GHz ความถี่ เครื่องตรวจจับการเคลื่อนไหวไมโครเวฟ

  เวอร์ชั่นแยกตัว, เครื่องสลับเซ็นเซอร์เคลื่อนไหวไมโครเวฟ พร้อมการตั้งค่าทางไกล, การควบคุม ON / OFF

ใช้พร้อมกับตัวขับ LED แบบปกติที่ไม่สามารถปิดแสงได้ เพื่อให้สามารถควบคุมการเปิด /ปิดได้ง่าย

ออกแบบโดยเฉพาะสําหรับเครื่องติดตั้งที่มีพื้นที่จํากัด เหมาะสําหรับแผ่น LED, ไฟสํานักงานเส้นตรงที่มีโลหะลวด, แผ่นคอมแพคต์, ฯลฯซ่อนร่างกายเซ็นเซอร์และตั้งค่าหัวแอนเทนเนียที่แยกตัวเล็กเพียงโดยวิธีนี้เพื่อประหยัดพื้นที่และลดเงาที่เกิดจากร่างกายเซ็นเซอร์ขนาดใหญ่

ลักษณะ

5.8GHz แบนด์ C เครื่องตรวจจับการเคลื่อนไหวไมโครเวฟ การควบคุมเปิด/ปิด

ความดันทางเข้า: 220 ~ 240V AC, 50Hz

ความจุ: 400W (ความจุ)

พลังงานรอ: <0.5w

เทคโนโลยีโปรเซสเซอร์สองแบบ มีฟังก์ชัน Lux-Off ของจริง สําหรับการใช้งานที่สร้างขึ้น

การทํางานจุดตัดเชือกศูนย์ ป้องกันรีเลย์เซ็นเซอร์จากกระแสในความเร็ว ปลอดภัยภาระและอายุการใช้งานสูงสุดของรีเลย์

สวิตช์ DIP + IR การควบคุมทางไกล 2 ช่องทางการตั้งค่า

การเชื่อมต่อ RJ11 ระหว่างตัวเซ็นเซอร์และหัวแอนเทนน์

ระยะการตรวจจับสูงถึง 12 เมตร

ความสูงการติดตั้ง: 3 ~ 6m

อุณหภูมิการทํางาน: -20 °C ~ +70 °C

ระดับ IP: IP20

การตั้งค่า ((โดยสวิตช์ DIP) --

ระยะการตรวจจับ
ระยะการตรวจจับสามารถลดลงโดยการเลือกการผสมผสานในสวิตช์ DIP เพื่อให้เหมาะสมกับการใช้งานแต่ละครั้ง

ระยะเวลารอ

ระยะเวลาในการรอ หมายถึงระยะเวลาในการให้ไฟส่อง 100% หลังจากตรวจพบการเคลื่อนไหว

*เมื่อเวลารอตั้งเป็น 3s, เซ็นเซอร์เข้าสู่โหมดการทดสอบ, โหมดการทดสอบนี้เป็นหลักสําหรับผู้ใช้ที่จะเลือกช่วงการตรวจสอบที่ต้องการ ในโหมดนี้เซ็นเซอร์แสงกลางวันถูกปิดเมื่อไม่มีการเคลื่อนไหว, ติดตั้งยังคงปิด, เมื่อมีการตรวจจับการเคลื่อนไหว, ติดตั้งยังคงวงจรของ 3s เปิดและ 2s ปิด

เครื่องตรวจจับแสงกลางวัน

เครื่องตรวจจับแสงกลางวัน หมายถึงขั้นต่ําแสงกลางวันในการเปิดหรือปิดฟังก์ชันเครื่องตรวจจับ

"ปิด" เซนเซอร์ทํางานตลอดเวลา แม้แต่กลางวัน

^"50lux, 25lux": เซ็นเซอร์ทํางานในยามมืดเท่านั้น

"10lux, 2lux": เซ็นเซอร์ทํางานในที่มืดเท่านั้น

การตั้งค่า ((โดยรีโมทคอนโทรล IR12)

ฟังก์ชัน ON/OFF แบบถาวร

กด^{รางวัล}เปิด/ปิด^{รางวัล}กดปุ่ม ปรับเปลี่ยนเป็นระบบเปิดถาวร หรือปิดถาวร

*กด "Auto", "Reset" หรือ "Ambient learn" เพื่อออกจากโหมดนี้

โหมดเซ็นเซอร์

กด^{รางวัล}ออโต้^{รางวัล}กดปุ่ม, เซนเซอร์เริ่มทํางานและการตั้งค่าทั้งหมดยังคงเหมือนสถานะล่าสุด ก่อนที่ไฟถูกเปิด / ปิด

ฟังก์ชันรีเซ็ต

กด^{รางวัล}กําหนดใหม่^{รางวัล}ปุ่ม, การตั้งค่าทั้งหมดกลับไปที่ค่าการตั้งค่าสวิตช์ DIP

การเรียนรู้ในแวดล้อม

กดปุ่ม "Ambient learn" ค่าลักซ์รอบตัวล่าสุดจะเขียนค่าลักซ์ที่เรียนรู้ก่อนหน้านี้ และตั้งเป็นขั้นต่ําแสงกลางวันคุณสมบัตินี้ทําให้ไฟฟอร์มทํางานได้ดีในสถานการณ์การใช้งานจริงใด ๆ.

ระบบทดสอบ

"โหมดการทดสอบ"มีเป้าหมายในการทดสอบเท่านั้น, สําหรับผู้ใช้ที่จะตรวจสอบฟังก์ชันและเลือกช่วงการตรวจสอบที่ต้องการ. เซ็นเซอร์จะเข้าสู่โหมดการทดสอบโดยอัตโนมัติหลังจากกดปุ่มนี้

ผู้ใช้สามารถออกจากโหมดนี้โดยกด "ON/OFF", "Reset" หรือปุ่มใด ๆ ของ "Hold time". การตั้งค่าเซ็นเซอร์ถูกเปลี่ยนตามนั้น

*การตั้งค่าแบบทดสอบโดยกําหนด

เซ็นเซอร์แสงกลางวัน=ปิด

เวลารอ = 3s

ในโหมดนี้ หลังจากการตรวจจับการเคลื่อนไหวเซ็นเซอร์จะเข้าสู่วงจร 3 วินาทีเปิดและ 2 วินาทีปิด

แผนการเชื่อมต่อไฟฟ้า

รูปแบบการตรวจจับ...
