รุ่นแยกตัว เครื่องตรวจจับการเคลื่อนไหวไมโครเวฟ

 เวอร์ชั่นแยกตัว, เครื่องสลับเซ็นเซอร์เคลื่อนไหวไมโครเวฟ, 1 ~ 10 วอลต์หมอบแสง, ฟังก์ชันติดตามแสงกลางวัน

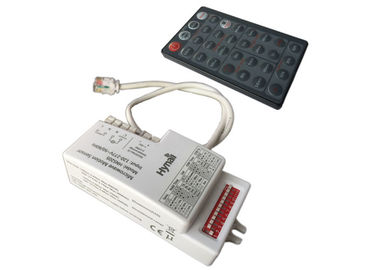

รุ่นสหรัฐอเมริกา 1 ~ 10v เครื่องตรวจจับการเคลื่อนไหวที่อ่อนแสง พร้อมหัวแอนเทนเน่และรีโมทคอนโทรล

เมื่อเซ็นเซอร์ถูกกระตุ้น ไฟจะเปิด 100% หลังจากเวลารอ ไฟจะลดลงสู่ระดับการหมับที่กําหนดไว้ก่อน หลังจากที่คนหายไปอีกนาน ((ระยะเวลารอ)โคมไฟจะดับหมด.

ออกแบบโดยเฉพาะสําหรับเครื่องติดตั้งที่มีพื้นที่จํากัด เหมาะสําหรับแผ่น LED, ไฟสํานักงานเส้นตรงที่มีโลหะลวด, แผ่นคอมแพคต์, ฯลฯซ่อนร่างกายเซ็นเซอร์และตั้งค่าหัวแอนเทนเนียที่แยกตัวเล็กเพียง, ในวิธีนี้เพื่อประหยัดพื้นที่และลดเงาที่เกิดจากร่างกายเซ็นเซอร์ขนาดใหญ่



ลักษณะ


5.8GHz แบนด์ C เครื่องตรวจจับการเคลื่อนไหวไมโครเวฟ การควบคุมความมืดสามระดับ

ความดันทางเข้า: 120〜277V AC, 50/60Hz

ความจุ: 400W @ 120VAC (ความจุ)

800W @ 200〜277VAC (ความจุ)

พลังงานรอคอย: < 1w

เทคโนโลยีโปรเซสเซอร์สองตัว มีฟังก์ชันการติดตามแสงแดดจริง สําหรับการใช้งานที่ติดตั้ง

การทํางานจุดตัดศูนย์ ป้องกันรีเล่ยเซ็นเซอร์จากกระแสในความเร็ว ปลอดภัยความจุสูงสุดและเวลาใช้งานของรีเล่ย

สวิตช์ DIP + IR การควบคุมทางไกล 2 ช่องทางการตั้งค่า

ระยะการตรวจจับสูงถึง 12 เมตร

ความสูงการติดตั้ง: 3 ~ 6m

อุณหภูมิการทํางาน: -20°C ~ + 70°C

ระดับ IP: IP20

การตั้งค่า ((โดยสวิตช์ DIP) --

ระยะการตรวจจับ

ระยะการตรวจจับสามารถลดโดยการเลือกการผสม

ในสวิตช์ DIP เพื่อให้เหมาะสมกับการใช้งานแต่ละครั้ง

ระยะเวลารอ

ระยะเวลาในการรอ หมายถึงระยะเวลาในการให้ไฟส่อง 100% หลังจากตรวจพบการเคลื่อนไหว

*เมื่อเวลารอตั้งเป็น 3s, เซ็นเซอร์เข้าสู่โหมดการทดสอบ, โหมดการทดสอบนี้เป็นหลักสําหรับผู้ใช้ที่จะเลือกช่วงการตรวจสอบที่ต้องการ ในโหมดนี้เซ็นเซอร์แสงกลางวันถูกปิดเมื่อไม่มีการเคลื่อนไหว, ติดตั้งยังคงปิด, เมื่อมีการตรวจจับการเคลื่อนไหว, ติดตั้งยังคงวงจรของ 3s เปิดและ 2s ปิด

เครื่องตรวจจับแสงกลางวัน

เครื่องตรวจจับแสงกลางวัน หมายถึงขั้นต่ําแสงกลางวันในการเปิดหรือปิดฟังก์ชันเครื่องตรวจจับ

"ปิด": เซ็นเซอร์ทํางานตลอดเวลา แม้แต่กลางวัน

"50lux": เซ็นเซอร์ทํางานในยามมืดเท่านั้น

"10lux"_,2lux": เซ็นเซอร์ทํางานในที่มืดเท่านั้น

ระยะเวลารอคอย

นี่คือระยะเวลาที่หลอดไฟยังคงมีระดับแสงต่ํา ก่อนที่จะดับลงโดยสิ้นเชิงในเวลาที่คนไม่ได้อยู่นาน

∞+∞: หมายถึงการควบคุมการหมอบสองระดับ เครื่องปรับไฟไม่เคยปิด

ระดับการดับความมืด

นี่คือระดับแสงที่อ่อนลง ที่คุณต้องการหลังจากเวลารอเวลาที่ไม่มีคนอยู่

* 0% หมายถึงการควบคุมเปิด/ปิด

10%--Vdim=1.5Vdc 30%--Vdim=3.0Vdc 50%--Vdim=5.0Vdc


การตั้งค่า ((โดยรีโมทคอนโทรล IR12)


ฟังก์ชัน ON/OFF แบบถาวร

กด^{รางวัล}เปิด/ปิด^{รางวัล}กดปุ่ม ปรับเปลี่ยนเป็นระบบเปิดถาวร หรือปิดถาวร

*กด "Auto", "Reset" หรือ "Ambient learn" เพื่อออกจากโหมดนี้

หนา +/-

กดปุ่ม " Dim " เพื่อให้ความสว่างของแสงอ่อนลงหรือลดลงโดยอัตโนมัติในช่วงเวลารอจาก 10% เป็น 100% กดอีกครั้งเพื่อล็อกลงเมื่อความสว่างที่ต้องการได้รับ

*หลังจากที่ความสว่างที่ต้องการถูกล็อคลง หากผู้ใช้ต้องการที่จะลดความสว่างอีกครั้งกลับ^{รางวัล}สับสน^{รางวัล}กดปุ่มใหม่ แล้วล็อคความสว่างใหม่อีกครั้ง

โหมดเซ็นเซอร์

กด^{รางวัล}ออโต้^{รางวัล}กดปุ่ม, เซนเซอร์เริ่มทํางานและการตั้งค่าทั้งหมดยังคงเหมือนสถานะล่าสุด ก่อนที่ไฟถูกเปิด / ปิด

ฟังก์ชันรีเซ็ต

กด^{รางวัล}กําหนดใหม่^{รางวัล}กดปุ่ม ทุกการตั้งค่ากลับไปยังการตั้งค่าแบบอ่อนแบบโรงงาน

*การตั้งค่าแบบอ่อนแบบโรงงาน...

ความรู้สึก=100%

เซ็นเซอร์แสงกลางวัน=ปิด

เวลารอ = 90s

เวลาลมตะวัน = 5 นาที

ระดับแสงสว่าง = 10%

การเรียนรู้ในแวดล้อม

กดปุ่ม "Ambient learn" ค่าลักซ์รอบตัวล่าสุดจะเขียนค่าลักซ์ที่เรียนรู้ก่อนหน้านี้ และตั้งเป็นขั้นต่ําแสงกลางวันคุณสมบัตินี้ทําให้ไฟฟอร์มทํางานได้ดีในสถานการณ์การใช้งานจริงใด ๆ.

ระบบทดสอบ

"โหมดการทดสอบ"มีเป้าหมายในการทดสอบเท่านั้น, สําหรับผู้ใช้ที่จะตรวจสอบฟังก์ชันและเลือกช่วงการตรวจสอบที่ต้องการ. เซ็นเซอร์จะเข้าสู่โหมดการทดสอบโดยอัตโนมัติหลังจากกดปุ่มนี้

ผู้ใช้สามารถออกจากโหมดนี้โดยกด "ON/OFF", "Reset" หรือปุ่มใด ๆ ของ "Hold time". การตั้งค่าเซ็นเซอร์ถูกเปลี่ยนตามนั้น

*การตั้งค่าแบบทดสอบโดยกําหนด

เซ็นเซอร์แสงกลางวัน=ปิด

เวลารอ = 3s

เวลาลมตะวัน = N/A

ระดับแสงสว่าง=N/A

ในโหมดนี้เมื่อใช้สําหรับการควบคุมการเปิด /ปิด หลังจากการตรวจจับการเคลื่อนไหวเซ็นเซอร์เข้าสู่วงจรของ 3s เปิดและ 2s ปิด ในโหมดนี้เมื่อใช้สําหรับการควบคุมการดับสามระดับ หลังจากการตรวจสอบการเคลื่อนไหวเซนเซอร์เข้าสู่วงจร 3s เปิดและ 2s ปิด.5s ผ่อนคลาย + 1.5s ผ่อนคลาย


แผนการเชื่อมต่อไฟฟ้า




รูปแบบการตรวจจับ...




ฟังก์ชันการติดตามแสงแดด


โดยใช้เทคโนโลยี Dual-processor เซนเซอร์นี้สามารถบอกความแตกต่างของแสงธรรมชาติและแสงเทียม (หลอด) จากด้านหลังของ diffuserเปิดอัตโนมัติ ((แม้แต่ไม่มีการเคลื่อนไหว) เมื่อแสงรอบตัวต่ํากว่าค่าเป้าหมาย, แล้วปิดอัตโนมัติทุกครั้งที่แสงเทียมไม่จําเป็น ((แสงภายในเข้มพอ)

นี่คือเซ็นเซอร์ติดตามแสงกลางวันของ REAL & INTELLIGENT สําหรับการติดตั้งภายใน

หมายเหตุ: เวลาในการเก็บตัวอย่าง Lux-Off -- 30s; เวลาในการเก็บตัวอย่าง Lux-On -- 10s

ปฏิบัติการ Lux-On มีผลเมื่อระยะเวลาการหมอบแบบรอคอยตั้งค่าอยู่ที่ +∞
